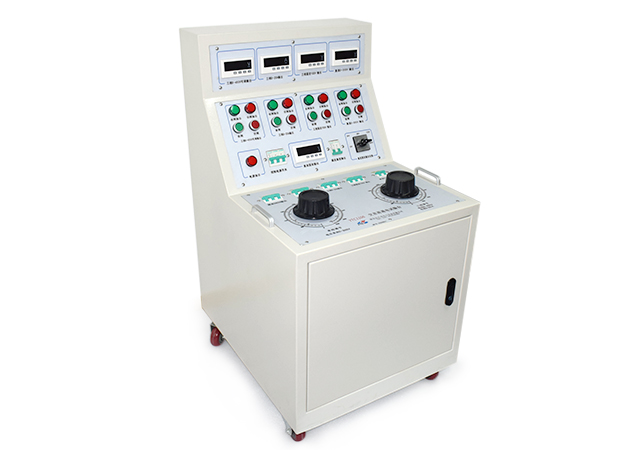

開關柜是我們電力系統中很重要的設備，其常被應用到變電站、發電廠等場所，為了確保開關柜能夠正常工作，我們?cè)陂_關柜正式投入使用前就需要對其做相應的各項通電試驗，這時候我們通常就需要用到高低壓開關柜通電試驗臺了，下面就給大家談?wù)勱P(guān)于高低壓開關柜通電試驗臺相關認識。
相關功能說明：
1、在輸出線接線柱前串接 50A 和 16A 空氣開關，以此作為短路保護措施。根據用戶的特殊要求，參數中的第 3 至 4 項可以同時進行合閘和分閘操作，且不存在互鎖關系。在此提醒用戶注意使用過程中的要求，每次最好僅有一組電源輸出處于工作狀態。
2、技術參數中的第 6 至 7 項不受接觸器控制。只要總電源開關閉合，即可輸出單相 AC220V（固定值）和三相 AC380V（固定值）。
3、直流合閘電源輸出（DC12V、24V、36V、48V、110V、220V，大容量）是獨立單元，既可以脫離主體柜單獨使用，也可以與主體柜合并使用，直接從柜體后面板的直流電壓輸出接線柱輸出。
4、三相轉換開關 K1、三相 AC380V 電壓表。
相關操作說明：
1.以檢驗單相交流電壓表為例。
2.接通輸入電源 AC380V。
3.將交流操作電壓輸出電源線連接至電壓表。
4.檢查并確認接線是否正確，接通總電源開關。
5.將調壓器調回零位，并按下 “合閘” 按鈕。
6.再按下面板上交流操作電壓的 “合閘” 按鈕。
7.緩慢調節輸出調節旋鈕，使電壓升至要求值，觀察電壓表的情況。
8.試驗完畢后，先按下面板上交流操作電壓的 “分閘” 按鈕。
9.再按下面板上總 “分閘” 按鈕。然后，斷開總電源開關。
開關柜通電試驗臺是專門針對于高低壓開關柜進行投入使用前的各項通電檢測的，它可提供各種交、直流電源，用于對開關柜的檢測，很大程度上提高了工作效率。
